W11三輥機械對稱式卷板機
-
概述
本機為機械對稱型卷板機，通過上輥的下壓和上、下輥的對滾工作。主減速機輸出軸通過一組齒輪傳動到兩下輥，輥軸旋動方向的變換由主電機換向而獲得。一根上輥、二根下輥，升降絲桿、蝸輪及一些輔助零件組成。上輥升降運動的實現是升降絲桿上下移動來完成的。

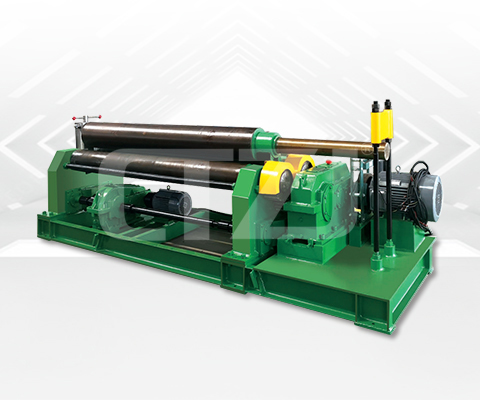

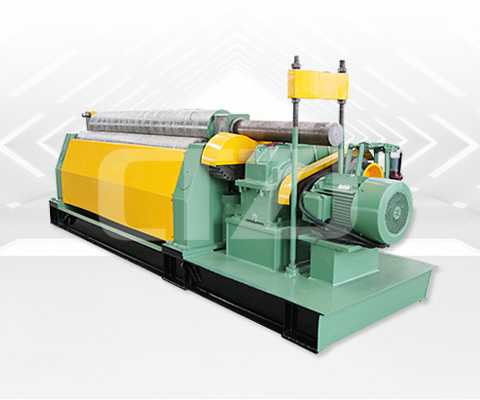

此款型卷板機為經典型機械式卷板機，耐用、皮實、投資少、操作簡單、廣泛適應各種工況環境、維修方便。缺點是卷板有剩余板頭需校圓或借助其他設備預彎、高耗能、效率較低。產品展示
產品描述
本機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過 減速機的輸出齒輪與下輥齒嚙合，為卷制板材提供扭矩。本機床的缺陷是需借助其它設備實現預彎。本設備可卷板厚1mm-40mm,板寬8000mm的板料。
-
產品描述
本機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過 減速機的輸出齒輪與下輥齒嚙合，為卷制板材提供扭矩。本機床的缺陷是需借助其它設備實現預彎。本設備可卷板厚1mm-40mm,板寬8000mm的板料。
-

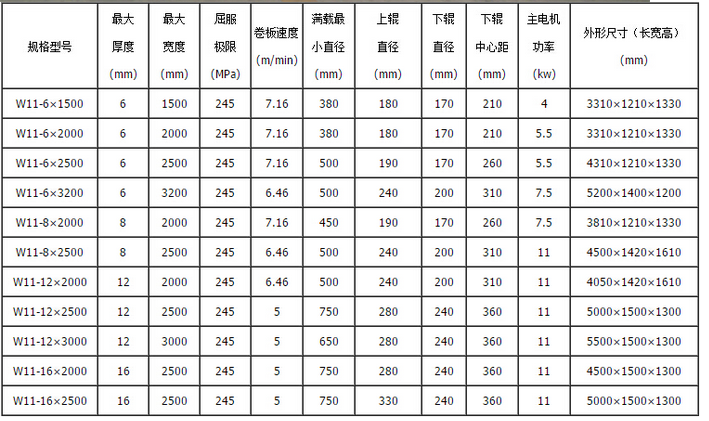

技術參數
